Lorsque les projets éoliens offshore exigent des charges lourdes, un alignement précis des turbines et un fonctionnement fiable dans des environnements marins difficiles, lePlate-forme d'installation de parc éolien Jack UpdepuisCHANTIER NAVAL DE HAIDINGfournit une solution spécialement conçue. Conçue pour les grandes turbines offshore de 16 MW et plus, cette plate-forme d'installation robuste combine une grue pivotante de classe 800 tonnes, un nivellement hydraulique automatique, un transport modulaire et une construction marine robuste pour prendre en charge une installation efficace de parcs éoliens des eaux peu profondes aux eaux profondes.
Alors que les éoliennes offshore continuent d'augmenter en taille et en capacité, les entrepreneurs en installation ont besoin de plates-formes capables de gérer des nacelles plus lourdes, des tours plus hautes, des composants plus gros et des conditions marines de plus en plus exigeantes. Une plate-forme d'installation de parc éolien Jack Up relève ces défis en élevant son pont de travail au-dessus de la surface de la mer sur des pieds de fixation, créant ainsi un environnement de travail stable pour le levage de charges lourdes et l'assemblage de précision.
La solution HAIDING SHIPYARD est conçue pour une profondeur d'eau d'environ 3 à 100 mètres, avec des longueurs de pattes allant jusqu'à 150 mètres, une capacité de charge totale de plate-forme allant jusqu'à 3 000 tonnes et une grue pivotante intégrée à 360° de 800 tonnes. Son système de nivellement hydraulique automatique peut atteindre une précision de nivellement d'environ ±0,05°, tandis que la construction modulaire permet de transporter et d'assembler les principaux composants à proximité des sites du projet.
Table des matières
- Pourquoi l’installation d’éoliennes offshore devient-elle de plus en plus difficile ?
- Qu'est-ce qu'une plate-forme d'installation de parc éolien Jack Up ?
- Quelles sont les principales fonctionnalités de la plateforme ?
- Quels sont les principaux paramètres techniques ?
- Pourquoi choisir une plateforme autoélévatrice plutôt qu’une grue flottante ?
- Où la plateforme peut-elle être utilisée ?
- Comment la construction modulaire améliore-t-elle la logistique du projet ?
- Comment la plate-forme améliore-t-elle la sécurité du levage en mer ?
- Que doivent considérer les acheteurs avant de choisir une plateforme ?
- Foire aux questions
- Conclusion
Pourquoi l’installation d’éoliennes offshore devient-elle de plus en plus difficile ?
Le développement rapide de l’énergie éolienne offshore a introduit une nouvelle génération de turbines dotées d’une capacité de production nettement supérieure. Les turbines plus grandes nécessitent des nacelles plus lourdes, des pales plus longues, des tours plus hautes et des procédures d'installation plus exigeantes.
Les méthodes d'installation offshore traditionnelles peuvent devenir de plus en plus difficiles lorsque le mouvement du navire induit par les vagues affecte la précision de levage. Lors d'un transport de charges lourdes, même des mouvements relativement faibles du pont peuvent compliquer l'alignement des sections de la tour, le positionnement de la nacelle, les travaux de fondation et la manipulation des composants.
C’est là qu’une plate-forme d’installation auto-élévatrice offre un avantage technique majeur. Au lieu d'effectuer continuellement des levages lourds à partir d'un pont flottant, la plate-forme peut se positionner sur le chantier, déployer ses pattes, élever la coque au-dessus de l'eau et établir un environnement de travail relativement stable.
- Influence réduite du mouvement du navire induit par les vagues pendant le levage
- Stabilité de travail améliorée pour les gros composants de turbine
- Une plus grande capacité de levage pour les turbines de nouvelle génération
- Nivellement précis de la plate-forme pour l'assemblage de la turbine
- Adaptabilité à différentes profondeurs d'eau offshore

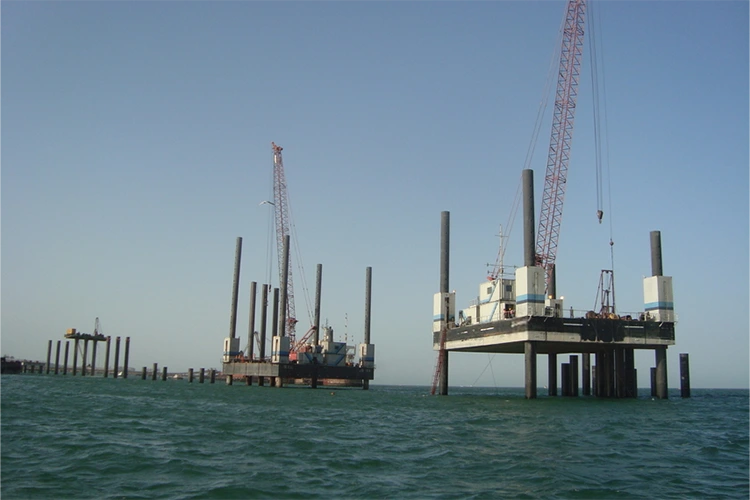

Qu'est-ce qu'une plate-forme d'installation de parc éolien Jack Up ?
A Plate-forme d'installation de parc éolien Jack Upest une plate-forme de construction offshore spécialisée conçue pour prendre en charge l'installation d'éoliennes, les opérations liées aux fondations, le levage de charges lourdes et certaines activités de maintenance offshore.
Contrairement à un navire flottant conventionnel, la plate-forme utilise des pattes de fixation mobiles verticalement pour établir une connexion stable avec le fond marin. L'équipement de levage hydraulique élève le pont de travail au-dessus de la surface de l'eau après son positionnement. Cette configuration permet d'effectuer des opérations de levage de charges lourdes à partir d'une base de travail plus stable.
Pour les projets éoliens offshore à grande échelle, la plateforme peut intégrer plusieurs systèmes critiques en une seule unité de travail, notamment :
- Grue pivotante robuste à 360°
- Système de nivellement de plate-forme hydraulique
- Jambe de raccordement et système de levage
- Matériel de manutention de composants d'éoliennes
- Équipement de soutien au nivellement et au coulis des fondations
- Systèmes de surveillance de charge et de positionnement en temps réel
- Systèmes d'alimentation et de levage de secours
Quelles sont les principales fonctionnalités de la plateforme ?
1. Capacité de levage lourde de classe 800 tonnes
La grue pivotante intégrée à 360° est conçue pour les opérations de levage offshore exigeantes, avec une capacité nominale allant jusqu'à 800 tonnes et un rayon de travail maximum d'environ 45 mètres. La hauteur de levage du crochet principal peut atteindre au moins 120 mètres, tandis que celle du crochet auxiliaire peut atteindre au moins 150 mètres.
Cette configuration rend la plate-forme adaptée à la manipulation de gros composants de turbine, notamment des nacelles pesant jusqu'à environ 600 tonnes et des sections de tour individuelles pesant jusqu'à environ 300 tonnes.
2. Nivellement hydraulique automatique
La précision est essentielle lors de la connexion des principaux composants d’une éolienne. Le système de nivellement hydraulique intégré est conçu pour maintenir automatiquement l'alignement de la plate-forme, avec une précision de nivellement déclarée d'environ ±0,05°.
Cela contribue à créer un environnement de travail plus contrôlé pour l'installation de la tour, le levage de la nacelle, les opérations de fondation et d'autres procédures sensibles à la précision.
3. Construction en acier marin robuste
La structure principale utilise des tôles d'acier marin CCSB, tandis que le pont peut incorporer de l'acier marin modifié résistant à l'usure. L'épaisseur de la poutre porteuse principale est spécifiée à au moins 60 mm, avec une limite d'élasticité d'au moins 235 MPa.
4. Conception modulaire et transportable
La plateforme peut être divisée en plusieurs sections transportables. Cette approche peut simplifier le transport vers des régions où les infrastructures conventionnelles de construction navale à grande échelle ou les installations de construction en eau profonde peuvent être limitées.
5. Systèmes de surveillance et d’urgence en temps réel
Le levage de charges lourdes en mer nécessite une surveillance continue. La plate-forme intègre des fonctions de surveillance du niveau de la plate-forme, de la charge de levage, de la vitesse du vent et du positionnement. Un générateur de secours, un équipement de levage manuel et une protection antichute de grue offrent des garanties opérationnelles supplémentaires.
Quels sont les principaux paramètres techniques ?
Le tableau suivant résume les principales spécifications associées à la plate-forme d'installation du parc éolien Jack Up de HAIDING SHIPYARD.
| Catégorie de paramètre | Paramètre technique | Spécification |
|---|---|---|
| Dimensions de la plateforme | Longueur totale | Environ 80 à 100 m |
| Dimensions de la plateforme | Largeur totale | Environ 30 à 35 m |
| Profondeur de la plateforme | Profondeur structurelle | Environ 7,0 à 8,0 m |
| Jambes de patate | Quantité / Type | 4/Type de ferme |
| Jambes de patate | Longueur des jambes | 50-150 m |
| Profondeur de l'eau | Plage applicable | Environ 3 à 100 m |
| Grue | Capacité nominale | Jusqu'à 800 tonnes |
| Grue | Rayon de travail | Jusqu'à environ 45 m |
| Grue | Hauteur du crochet principal | ≥120 m |
| Grue | Hauteur du crochet auxiliaire | ≥150 m |
| Charge de la plate-forme | Capacité de charge totale | Jusqu'à 3 000 tonnes |
| Nivellement | Précision de mise à niveau automatique | Environ ±0,05° |
| Matériels | Acier de construction principal | Plaque d'acier marine CCSB |
| Sécurité | Générateur d'urgence | 500 kW |
| Protection contre la corrosion | Protection sous-marine | Revêtement robuste + protection cathodique |
| Attestation | Classification applicable | Certification plateforme marine ABS / CCS / DNV |
Remarque : La configuration réelle de la plate-forme, la capacité de levage, la longueur des pieds, les dimensions et les exigences de certification doivent être confirmées en fonction du projet de parc éolien spécifique, du modèle de turbine, des conditions du fond marin et des réglementations maritimes applicables.
Pourquoi choisir une plateforme autoélévatrice plutôt qu’une grue flottante ?
Les navires à grue flottante offrent une excellente mobilité, mais leur nature flottante signifie que le mouvement du pont peut être influencé par les vagues, le vent et le courant. Pour les gros composants de turbine, ce mouvement peut augmenter la complexité des opérations de levage de précision.
Une configuration auto-élévatrice offre un principe de fonctionnement différent. Une fois la plate-forme positionnée et élevée, le pont de travail est soutenu par ses pieds de fixation plutôt que de flotter continuellement à la surface de la mer.
| Considération | Plate-forme d'installation auto-élévatrice | Grue flottante conventionnelle |
|---|---|---|
| Stabilité de travail | Grande stabilité après le levage | Soumis au mouvement du navire |
| Levage de composants lourds | Conçu pour les gros composants de turbine | Dépend fortement des spécifications du navire |
| Nivellement de la plateforme | Système de nivellement hydraulique | Une compensation dynamique peut être nécessaire |
| Installation de grandes turbines | Bien adapté au levage de charges lourdes en position fixe | Potentiellement plus sensible aux conditions de la mer |
| Mobilité | Nécessite des procédures de déplacement et de levage | Généralement très mobile |
La meilleure solution dépend en fin de compte de la profondeur du projet, des conditions du fond marin, des spécifications de la turbine, du calendrier d'installation, de la fenêtre météo, de l'infrastructure de transport et de l'économie globale du projet.
Où la plateforme peut-elle être utilisée ?
Une plate-forme d'installation de parc éolien Jack Up moderne peut prendre en charge plusieurs étapes du développement de l'énergie éolienne offshore plutôt que de se limiter à une seule tâche de levage.
Installation d'éoliennes offshore
La plate-forme peut prendre en charge l'installation de sections de tour, le levage de nacelle, le positionnement de composants de turbine et d'autres opérations de levage lourdes associées aux grandes turbines offshore.
Nivellement et jointoiement des fondations
Après l'installation des fondations ou des pieux, l'espace stable du pont peut supporter le nivellement, l'injection de coulis, la manutention de l'équipement et les travaux de construction associés.
Entretien du parc éolien offshore
Dans des configurations de projet appropriées, la plate-forme peut fonctionner comme une base de support offshore temporaire pour les outils de maintenance, les consommables, les composants de rechange et les opérations de transfert de matériaux.
Projets éoliens offshore de grande capacité
Avec des configurations conçues pour des turbines de 16 MW et plus, la plate-forme est particulièrement pertinente pour les parcs éoliens offshore de nouvelle génération où les solutions de levage conventionnelles peuvent être confrontées à des limitations de capacité ou de stabilité.
Comment la construction modulaire améliore-t-elle la logistique du projet ?
Un avantage important de la construction modulaire est qu’une grande plate-forme d’installation offshore ne doit pas nécessairement être fabriquée et transportée comme une énorme structure.
La plate-forme peut être divisée en plusieurs sections, y compris la structure principale de la plate-forme, les sections des pieds de raccordement et le module de grue. Selon la conception référencée, la plate-forme peut être composée d'environ 7 à 9 sections principales, avec des sections individuelles conçues pour un transport et un assemblage pratiques.
- Transport routier :Les sections appropriées peuvent être transportées vers des sites d’assemblage intérieurs.
- Logistique ferroviaire :Les composants modulaires peuvent être intégrés dans des plans de transport multimodaux appropriés.
- Transport maritime :Des sections plus grandes peuvent être déplacées par des barges ou des navires de transport lourd.
- Montage sur site :Les sections modulaires peuvent être connectées à proximité de l'emplacement du projet.
- Déploiement global du projet :Cette approche peut aider à servir des projets offshore dans des régions présentant des conditions d'infrastructure portuaire différentes.
Cette philosophie modulaire peut être particulièrement précieuse pour les développeurs de parcs éoliens internationaux, les entrepreneurs EPC, les entreprises de construction maritime et les prestataires de services d'installation offshore.
Comment la plate-forme améliore-t-elle la sécurité du levage en mer ?
La sécurité est l’une des considérations les plus importantes lors du levage de centaines de tonnes d’équipements en mer. La plate-forme combine donc l'ingénierie structurelle, la commande hydraulique, la technologie de surveillance et les systèmes d'urgence.
- Nivellement automatique :Les systèmes hydrauliques aident à maintenir l’attitude requise de la plate-forme.
- Surveillance de la charge :Les capteurs peuvent surveiller les charges de levage et fournir des avertissements opérationnels.
- Surveillance de position :Les systèmes de positionnement aident les opérateurs à comprendre l'emplacement de la plate-forme lors des travaux offshore.
- Surveillance du vent :Les informations sur la vitesse du vent soutiennent la prise de décision opérationnelle.
- Alimentation de secours :Un générateur de secours de 500 kW fournit une capacité d'alimentation de secours.
- Protection de la grue :Les systèmes antichute et anti-vent offrent des protections supplémentaires pendant les opérations de levage et de veille.
Pour les projets offshore, ces fonctionnalités doivent toujours être intégrées dans un système de gestion de la sécurité maritime plus large, un plan de levage, un processus de surveillance météorologique et une évaluation des risques spécifiques au projet.
Que doivent considérer les acheteurs avant de choisir une plateforme ?
L’achat d’une plate-forme d’installation de parc éolien Jack Up est une décision technique majeure. Les acheteurs doivent évaluer le projet dans son ensemble plutôt que de se concentrer uniquement sur la capacité de la grue.
- Profondeur de l'eau :Confirmez que la configuration des pattes de raccordement correspond à la profondeur de fonctionnement réelle.
- Conditions des fonds marins :Analysez la résistance du sol, les exigences de pénétration et la stabilité des fondations.
- Spécifications des turbines :Vérifiez le poids de la nacelle, le poids de la section de tour, la hauteur du moyeu et la capacité de la turbine.
- Performances de la grue :Évaluez la charge nominale, le rayon de travail, la hauteur de levage et la précision de synchronisation.
- Capacité du pont :Confirmez que les charges de l'équipement, du personnel, des matériaux et des grues restent dans les limites structurelles.
- Transport:Tenez compte de l’accès au port, des restrictions routières, du transport maritime et des exigences de rassemblement.
- Classification:Déterminez si ABS, CCS, DNV ou un autre cadre de classification est requis.
- Protection contre la corrosion :Examinez les systèmes de revêtement et la protection cathodique pour un service offshore à long terme.
- Ingénierie après-vente :Vérifiez si le fabricant fournit la planification de l'installation, la mise en service, l'assistance technique et l'assistance à la maintenance.
Pour les acheteurs internationaux à la recherche d'unFabricant chinoisouFournisseur chinois, il est également important d'évaluer la capacité de fabrication, l'expérience en ingénierie, le contrôle qualité, la documentation, l'assistance à la certification, la planification du transport et la capacité de personnalisation avant de passer une commande.
Foire aux questions
1. À quoi sert une plate-forme d'installation de parc éolien Jack Up ?
Il est principalement utilisé pour la construction d'éoliennes offshore et le levage de charges lourdes, y compris les opérations liées aux fondations, l'installation de tours, le levage de nacelle, la manipulation de composants et certaines activités de maintenance de parcs éoliens offshore.
2. À quelle profondeur d’eau cette plateforme peut-elle fonctionner ?
La configuration référencée de HAIDING SHIPYARD est conçue pour environ 3 à 100 mètres de profondeur d'eau, avec des longueurs de branchement d'environ 50 à 150 mètres. Les spécifications finales doivent être personnalisées en fonction des conditions réelles du site.
3. Quelle capacité de turbine la plate-forme peut-elle prendre en charge ?
La plate-forme est conçue pour les turbines offshore de nouvelle génération, y compris les configurations de 16 MW et plus. La conception référencée peut supporter des poids de moteur principal allant jusqu'à environ 600 tonnes.
4. Quelle quantité de levage la grue intégrée peut-elle soulever ?
La grue pivotante intégrée à 360° a une capacité de levage nominale allant jusqu'à environ 800 tonnes, sous réserve du rayon de travail, de la configuration, des conditions de fonctionnement et des exigences techniques spécifiques au projet.
5. Pourquoi le nivellement automatique est-il important ?
Un nivellement précis permet de créer une surface de travail stable pour le levage de charges lourdes et l'alignement des composants de la turbine. La plate-forme référencée offre une précision de nivellement hydraulique automatique d'environ ±0,05°.
6. La plateforme peut-elle être personnalisée ?
Oui. Les dimensions de la plate-forme, la longueur des pattes, la configuration de la grue, la capacité de levage, la disposition du pont et d'autres paramètres techniques peuvent être conçus en fonction de la profondeur de l'eau, de la taille de la turbine, des conditions du fond marin et des exigences du projet.
Conclusion
La croissance rapide de l’éolien offshore crée une demande d’équipements d’installation capables de gérer en toute sécurité des turbines plus grandes tout en conservant la précision et l’efficacité opérationnelle. UNPlate-forme d'installation de parc éolien Jack Upoffre une alternative stable aux solutions de levage flottantes conventionnelles en élevant le pont de travail au-dessus de l'eau et en intégrant des capacités de levage lourd, de nivellement hydraulique, de surveillance et de transport modulaire dans un seul système spécialisé.
Pour les développeurs, les entrepreneurs EPC, les entreprises de construction offshore et les acheteurs internationaux évaluant unFabricant ou fournisseur chinois, HAIDING SHIPYARD propose un concept de plate-forme conçu autour des exigences d'installation d'éoliennes offshore robustes, notamment une capacité de levage de classe 800 tonnes, une capacité de charge totale de 3 000 tonnes, des pattes de raccordement de 50 à 150 mètres et un fonctionnement sur environ 3 à 100 mètres de profondeur d'eau. Si vous planifiez un projet d'installation éolienne offshore et avez besoin d'une configuration de plate-forme personnalisée, d'une consultation technique, d'une solution de transport ou d'une assistance technique spécifique au projet,Contactez-nousaujourd'hui pour discuter de vos besoins avec HAIDING SHIPYARD et développer une solution d'installation offshore pratique pour votre prochain projet de parc éolien.
